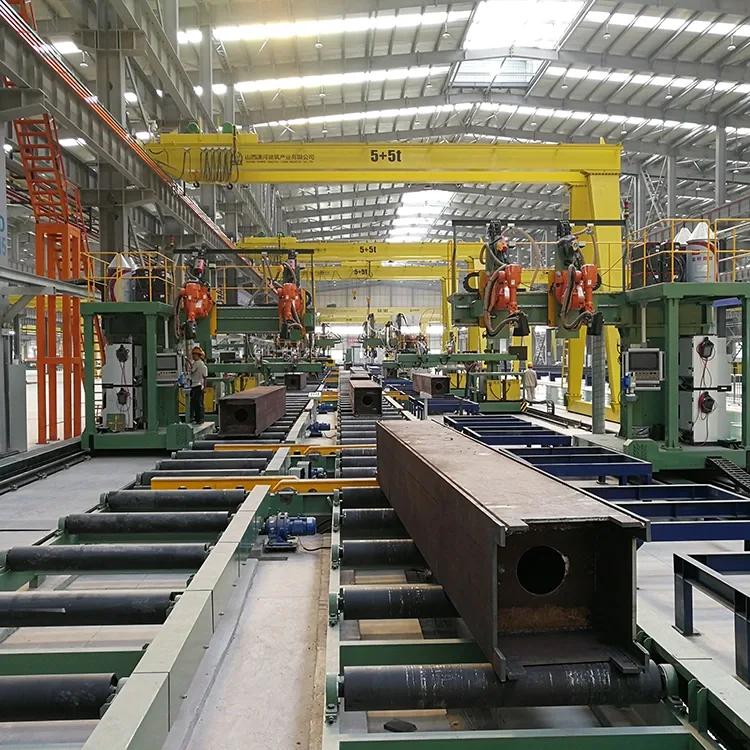

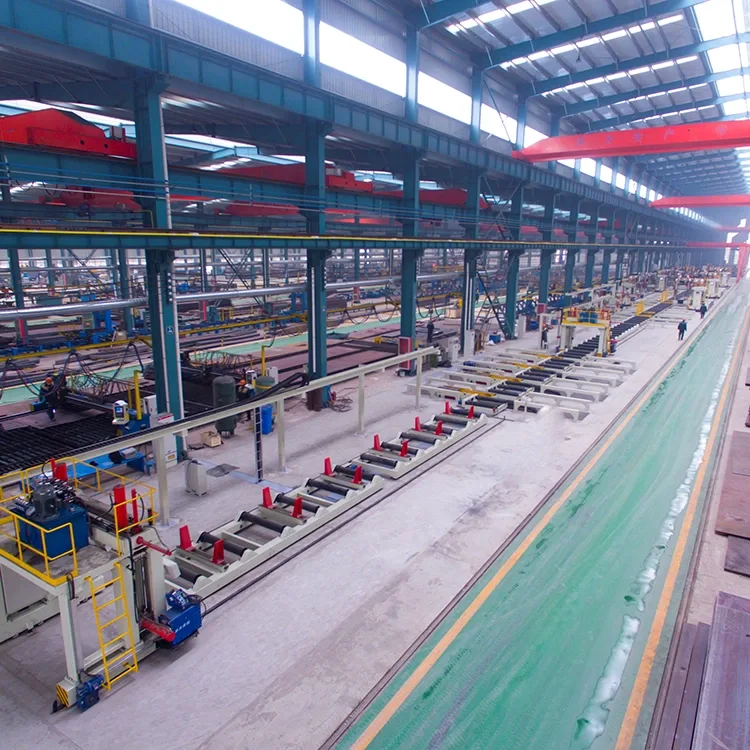

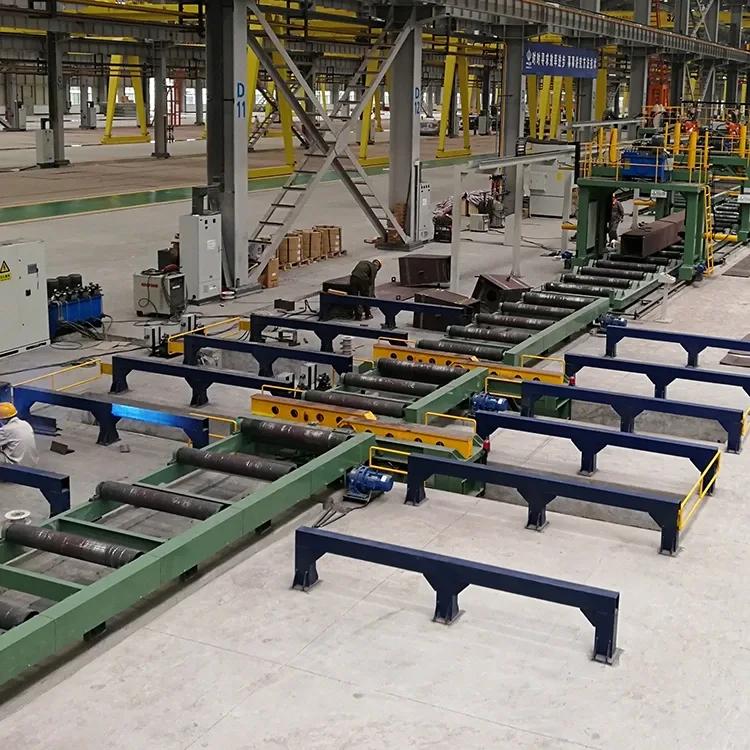

Bokskolonne sveiselinjer

Jinfeng Weldcut vil gi 1 års garanti for sveiselinjene for boksen. De viktigste elektriske elementene i Thebox Column Productions er valgt fra det verdensberømte merket som vil gi mer praktisk for brukere å finne delene i lokale uten å komme fra lang avstand fra Kina. X15 AutomaticBox-kolonnesveiselinjene er de mest avanserte og høye automatiseringsproduksjonslinjene for å øke produktiviteten for sluttbrukere fra forskjellige bransjer.

Spesifikasjoner

Funksjon og applikasjon

1. X15 -boksens sveiselinjer er høye automatiseringsproduksjonslinjer for å produsere sveisede kassesøyler med mindre arbeidere og mindre kraner.

2. Linjen kan være fullstendig integrasjon med MES-systemet og fullføre sanntidskommunikasjonen mellom den øvre datamaskinen og kontrollsystemet, fullføre datainnsamlingen av utstyret, laste opp alle samlet inn data til fabrikkens MES-system (eller det øvre sentraliserte kontrollsystemet), og sikre aktualiteten og effektiviteten til informasjonsoverføring.

3. Utformingen og beskyttelsen må oppfylle kravene til relevante nasjonale standarder og miljøvern; Utstyrssikkerhets- og beskyttelsesenheter må oppfylle relevante industrielle standarder.

4. Denne sveiselinjene i boksen er mye brukt i stålkonstruksjon og stålkonstruksjoner, for sveiseboks kolonner for stålbygging, bygning på høyt nivå og stålkonstruksjoner, eller broer etc.

5. Den fleksible utformingen av sveiseutstyret gjør det mulig å støtte alle merker av sveisekraftkildene.

6. CE, ECA -sertifiserte er tilgjengelige.

7. Denne linjen gir produksjonen fra lyspliktstråle til veldig kraftig bjelke med stor tykkelse uten å endre verktøy eller utstyr.

8. Fra montering til sluttvendt hele behandlingen er det ikke behov for noen kraner bortsett fra belastningen i begynnelsen og lossing til slutt, noe som reduserer risikoen for å bruke kraner.

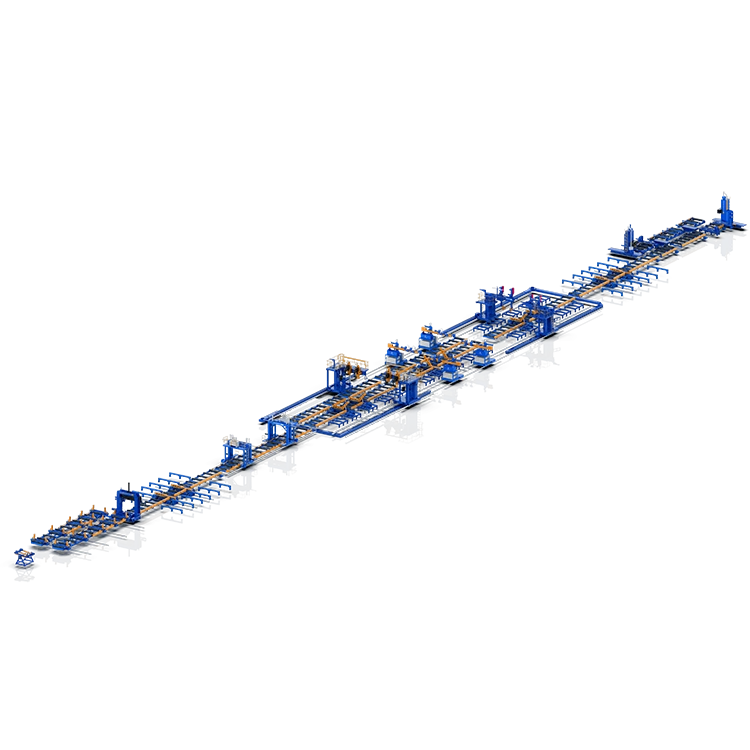

Listen over maskiner og utstyr for å etablere en hel produksjonslinje for å produsere sveiset boksestue:

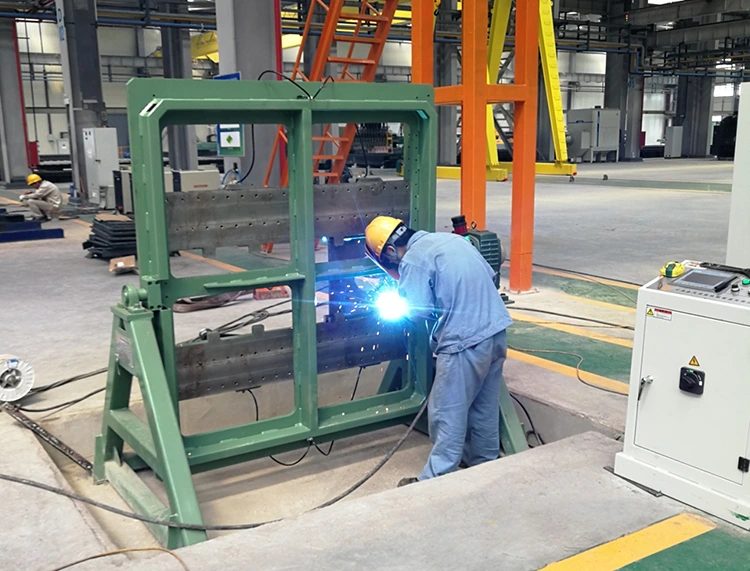

1- Baffelmonteringsmaskin

Denne maskinen er et spesialutstyr for montering og plassering av sveising av den forsterkende ribbeplaten i det indre hulrommet i Box -kolonnen. Det er det foretrukne produktet for stålstrukturforetak som produserer arbeidsstykket for boksen for å redusere arbeidsintensiteten og forbedre arbeidseffektiviteten.

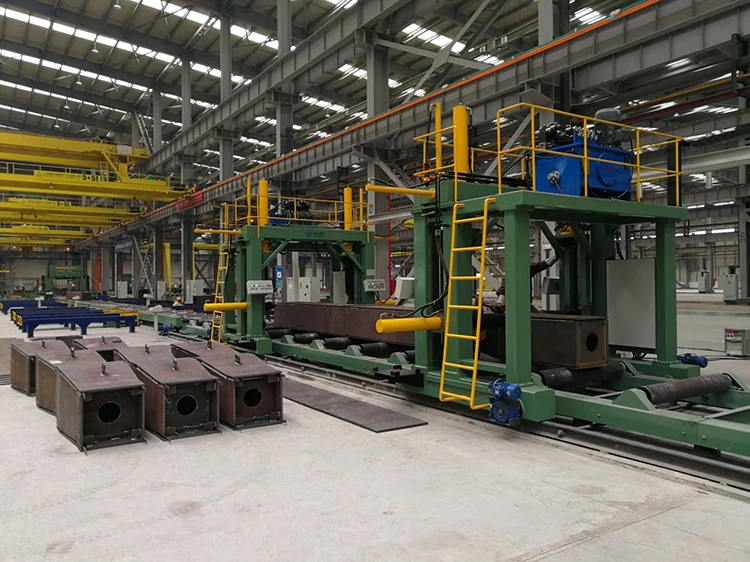

2- Bokskolonne monteringsmaskin

Bokskolonne -monteringsmaskinen er nøkkelutstyret for produksjon av boks kolonne (kolonne), som hovedsakelig fullfører monteringen av boksekolonne (kolonne) arbeidsstykke. Denne maskinen er et av de nødvendige utstyrene for stålstrukturforetak for å produsere kassebjelker.

En maskin for u -type montering.

En maskin er for sammensetning av boksetype.

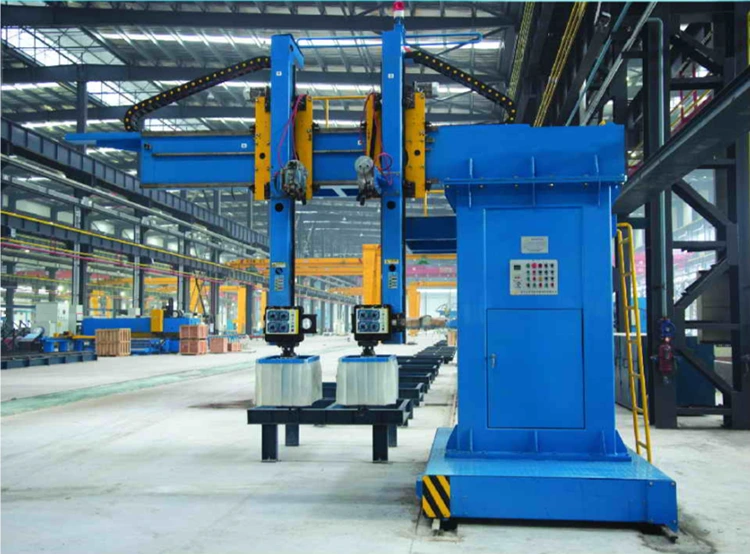

3- Elektro-Slagg-sveisemaskin

XZHB15 Cantilever Electroslag Welding Machine er et utmerket produkt som ble lansert av Jinfeng Welding and Cutting Company for stålstrukturindustrien. Det er et spesielt sveiseutstyr som er spesielt designet for sveiseboks -kolonne. For å sikre tilstrekkelig stivhet og torsjonsmotstand under fabrikasjon av boksesøylen, er baffler (dvs. stivere plater) vanligvis sveiset på innsiden av boks -kolonnen. Denne maskinen er et spesialutstyr for sveising av sveisene mellom den ytre platen på boksekolonnen og de indre bafflene.

4- CO2/MAG-sveisemaskin

XQHB15L Series Box Column Cantilever Gas Shielded Welding Machine er et spesielt sveiseutstyr som er spesielt designet for backing -sveising av boks -kolonnen (kolonne) og fylling av sveising etter støtte, som lanseres av vårt selskap basert på etterspørsel etter markedet og mange års erfaring med å utvikle stålstrukturutstyr.

5- CO2/MAG-fyllsveisemaskin

XQHB15 Series Box Column Cantilever Gas Shielded Welding Machine er et spesielt sveiseutstyr som er spesielt designet for backing -sveising av Box Column (kolonne) og fylling av sveising etter støtte, som lanseres av vårt selskap basert på etterspørsel etter markedet og mange års erfaring med å utvikle stålstrukturutstyr.

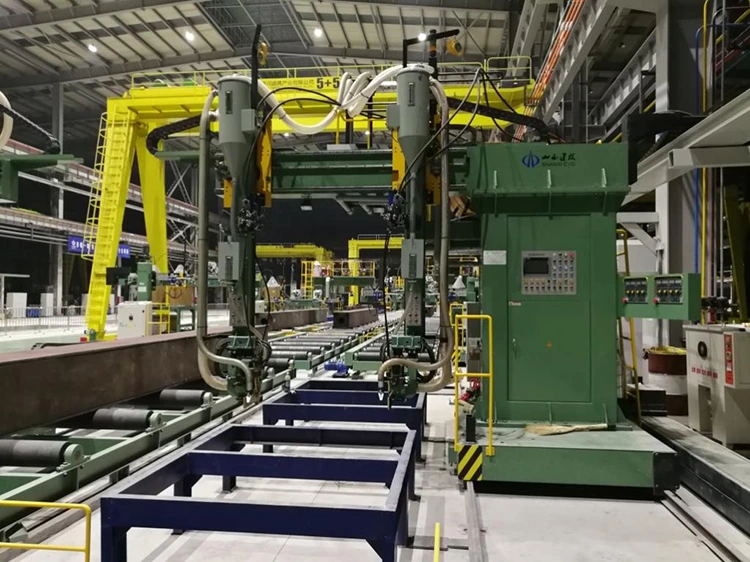

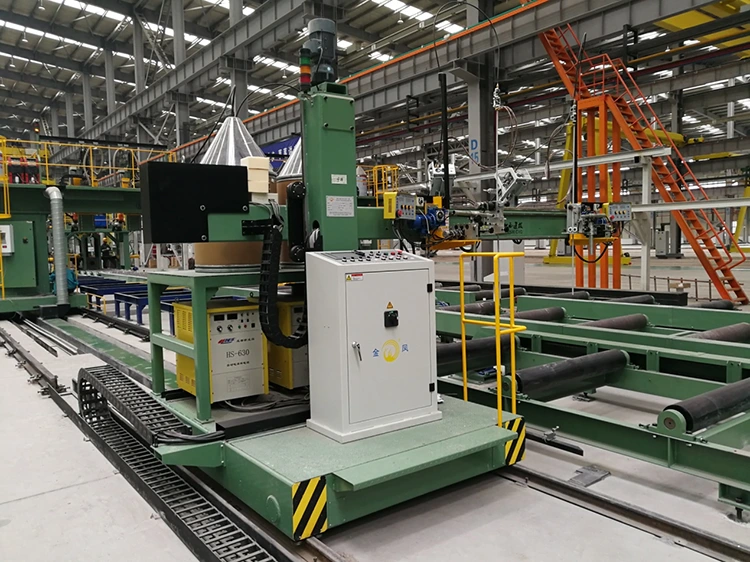

6- Nedsenket bue sveisemaskin

XMHB15 Box Girder Cantilever nedsenket Arc Welding Machine er et utmerket produkt som ble lansert av Jinfeng Welding and Cutting Company for stålstrukturindustrien. Det er et spesielt sveiseutstyr som er spesielt designet for sveising av store og mellomstore kassesøyler (kolonner). Gjennom årene, etter kontinuerlig optimalisering og forbedring, har ytelsen blitt mer perfekt.

7- END-Face Fresemaskin

Med rask utvikling av økonomisk konstruksjon har bygging, bro og andre bransjer stadig strengere krav til kvaliteten på stålstrukturteknikk. Butteleddet til H-bjelke, boksekolonne og kolonne og slanke deler, og endebehandling av arbeidsstykket har blitt en essensiell prosess. Ende-ansiktsbehandlingen forbedrer ikke bare kvaliteten på arbeidsstykket, reduserer installasjons- og konstruksjonsfeil på stedet, forkorter byggeperioden og forbedrer konstruksjonseffektiviteten på stedet. Det gir også bedre økonomiske fordeler for stålstrukturforetak. I henhold til den faktiske prosesseringssituasjonen for stålstrukturbedrifter, absorberer vårt selskap fordelene med lignende produkter internasjonalt, og rettidig lanserte nye produkter for å imøtekomme markedets etterspørsel. Det brukes ikke bare i stålstrukturindustrien, men kan også brukes som generell utstyr, mye brukt i bro, elektrisk kraft, olje, petrokjemisk og andre maskinindustrier.

8- Stråleflipper 180 ° velter

To stykker mobile 180 ° hydrauliske bjelkeflippere brukes til omsetning av arbeidsstykker sveiset på den ene siden. Når du jobber, løfter du arbeidsstykket vekk fra rulletabellen eller arbeidsstykkestativet, og reduksjonen driver de to bjelkeflipperne for å bevege eller sveising.

I henhold til den faktiske situasjonen kan to stykker brukes separat som en gruppe for å vende den korte bjelken. Samtidig kan 4 stykker også kombineres til en gruppe for velten av lange bjelker. Høy fleksibilitet og effektivitet.

Arbeidsflytskjemaet for Beam Flippers:

9- Stålvogn

Dette utstyret brukes hovedsakelig til å koordinere med produksjonsprosessen for å flytte arbeidsstykket fra transportbordet eller annet utstyr til utstyret som skal behandles. Stålvogna har hovedsakelig to actionfunksjoner: å gå og løfte. Forskyvningen av arbeidsstykket kan fullføres gjennom manipulering og kontroll. Utstyret har enkel struktur, praktisk drift og stabil drift. Maskinen vedtar kraftig design, med en maksimal belastning på 30 tonn;

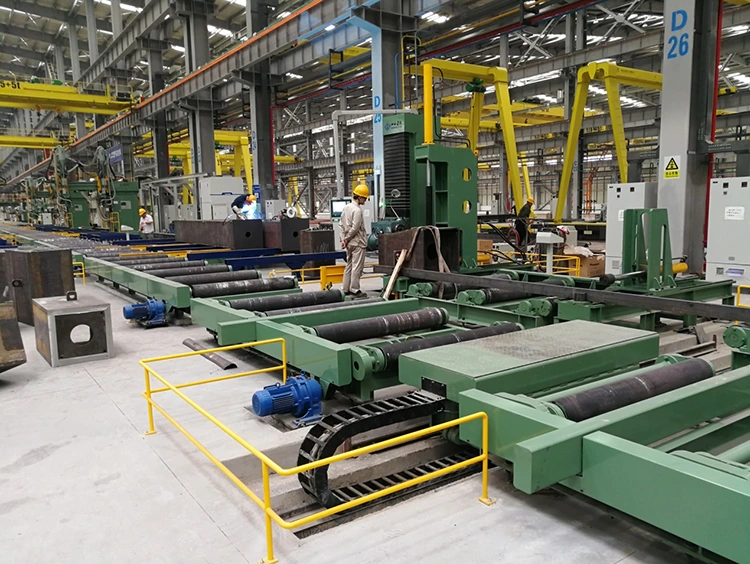

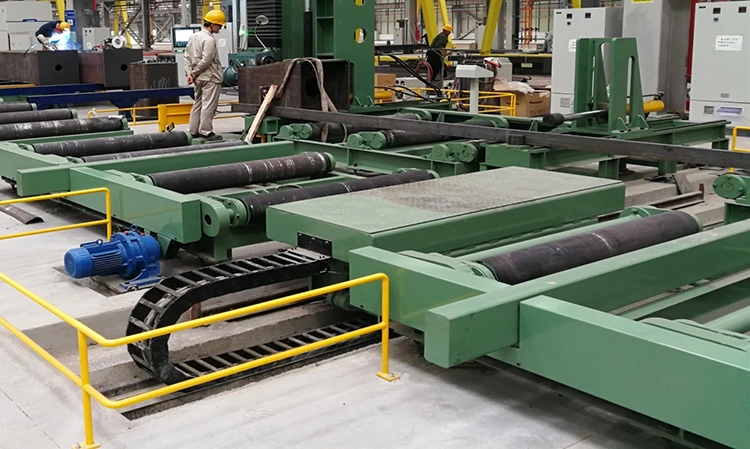

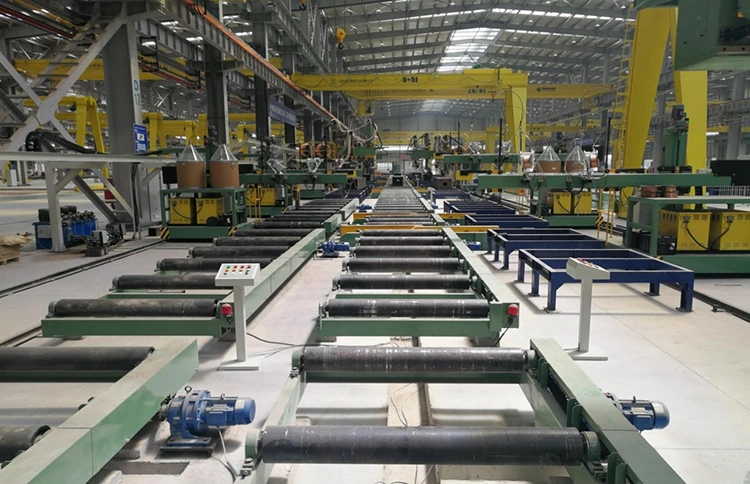

10- Rollerbord

Det brukes hovedsakelig til å formidle arbeidsstykker fra monteringen av kassesøyle til fullføring av sveising, endevendt.

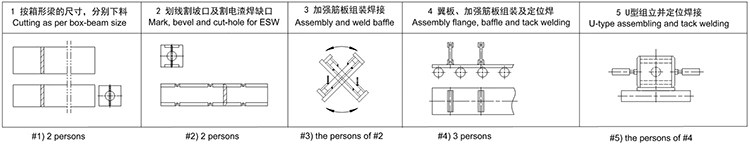

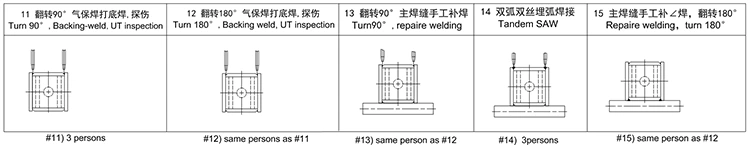

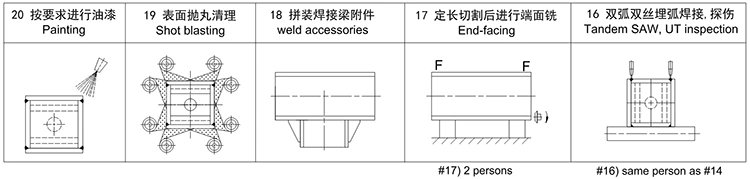

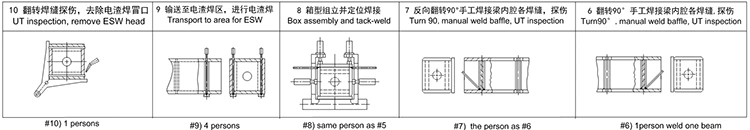

Hvordan produsere en sveiset kassesøyle fra stålplate?

Følgende er produksjonsflytskjemaet for produksjon fra plater til H -bjelken og endelig inspeksjon.

Produksjonsflytskjema
