Beam Flippers1

Beam -flippers

Beam -flippers er høyt ytelsesutstyr i linjen for å produsere kassestråle, som er produsert av Jinfeng Weldcut som er den profesjonelle Kina -produsenten og leverandøren av Beam -flippere med rimelig pris. Strålflippene gir mer sikkerhet og høy effektivitet for å bevege bjelkene og velte bjelkene for kassebjelkerproduksjonen.
Jinfeng Weldcut vil gi 1 års garanti for Beam -flipperne. De viktigste elektriske elementene i boksen bjelkeproduksjonslinjer er valgt fra det verdensberømte merket som vil gi mer praktisk for brukere å finne delene i lokale uten å komme fra lang avstand fra Kina. Strålflipperne er det mest avanserte og høye effektivitetsutstyret for å øke produktiviteten for sluttbrukere fra stålkonstruksjoner, stålkonstruksjon og høy bygning.

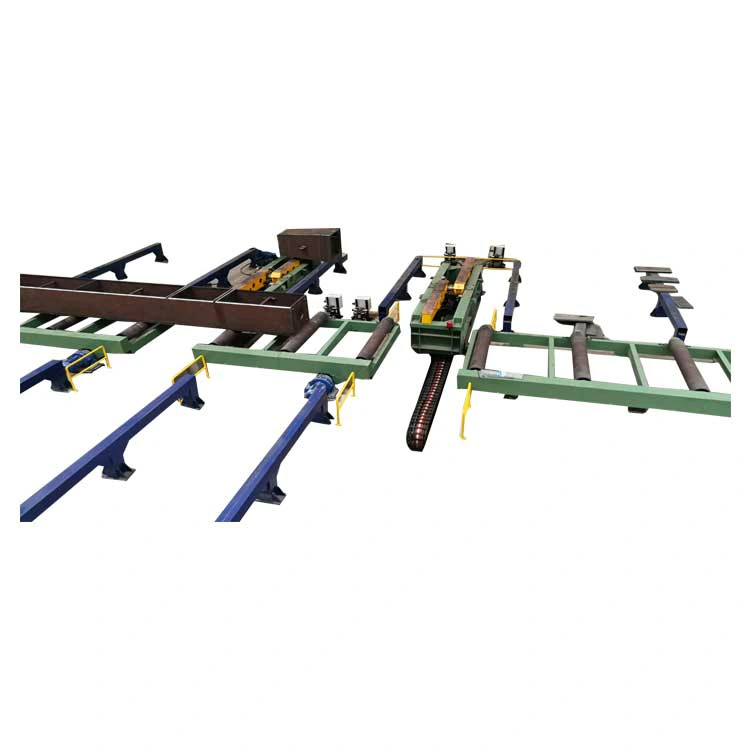

Strukturvisning

Utstyrsbruk

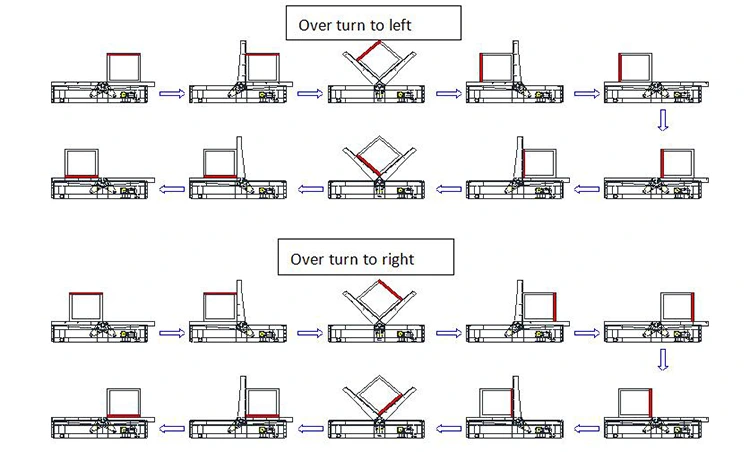

To PC -er med bevegelige 180 ° hydrauliske bjelkeflippere er gitt i hvert sett, hovedsakelig brukt til å overvise arbeidsstykker etter sveising på den ene siden. Når du jobber, løfter du arbeidsstykket vekk fra rullebordet eller arbeidsstykkets rack, og reduksjonen driver de to velte brakettene for å bevege seg synkront for å flytte arbeidsstykket til siden av rullebordet eller arbeidsstykket. Deretter driver to hydrauliske sylindere de to L-formede armene for å rotere synkront. Etter at arbeidsstykket er veltet, blir det flyttet til midten av rullebordet eller arbeidsstykkets rack, og deretter blir arbeidsstykket transportert til neste prosess eller sveiset.

Hoved tekniske parametere

Ytelsesegenskaper

Utstyret består av en hovedmaskin, et hydraulisk system og et elektrisk kontrollsystem. En gruppe av to bjelkeflippere brukes til å velte samtidig og bevege seg. Flippprosessen til de to stråleflippene kontrolleres av avanserte hydrauliske synkroniseringsventiler for å sikre synkron rotasjon av hver velte arm under vippeprosessen. Kontroller omsetningsprosessen for arbeidsstykket manuelt for å oppnå en 90 ° omsetning av arbeidsstykket.
3.2 Hver bjelkeflippere bruker et sett med standard hydrauliske ingeniørsylindere for å skyve "L" -typen roterende armen for å rotere, noe som kan snu arbeidsstykket. En hastighetsredusering og et turhjul er anordnet på omsetningsbeslaget, slik at omsetningsbeslaget kan ha en bevegelig funksjon.
3.3 Utstyret skal være hydraulisk drevet og ha egenskapene til påvirkningsmotstand, stabil velting og lav sviktfrekvens sammenlignet med mekanisk drevne velte maskiner. Ikke bare kan det brukes til å vende arbeidsstykket 90 º, men kan det også løftes for å bevege seg mellom forskjellige stasjoner. Sammenlignet med tradisjonelle kjedeomsetningsmaskiner er ikke bare arbeidsstasjonen ikke lukket, noe som letter løfting og transport av arbeidsstykket inn og ut, men også de samlede dimensjonene, spesielt høydedimensjonene, er sterkt redusert, og operasjonen er trygg og pålitelig. En gruppe på to sett med koblingskontroll, enkel å betjene, trygge og pålitelige.

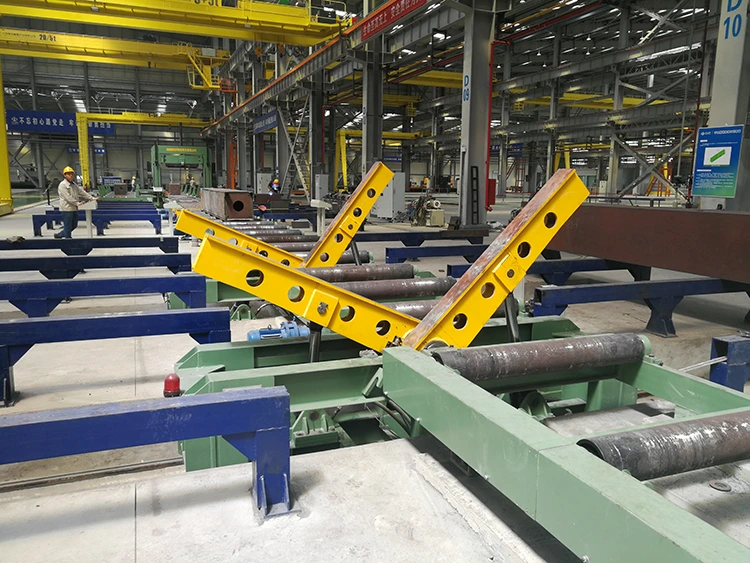

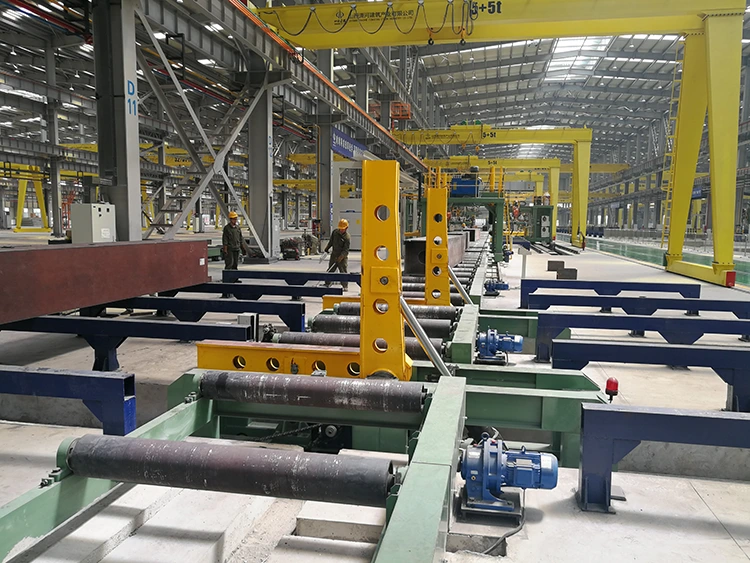

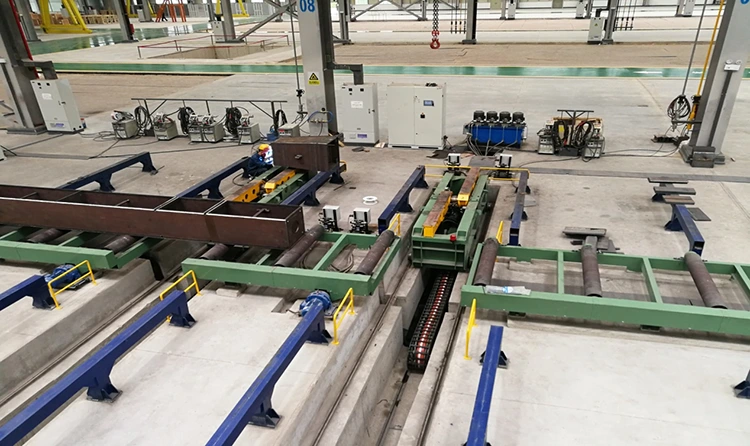

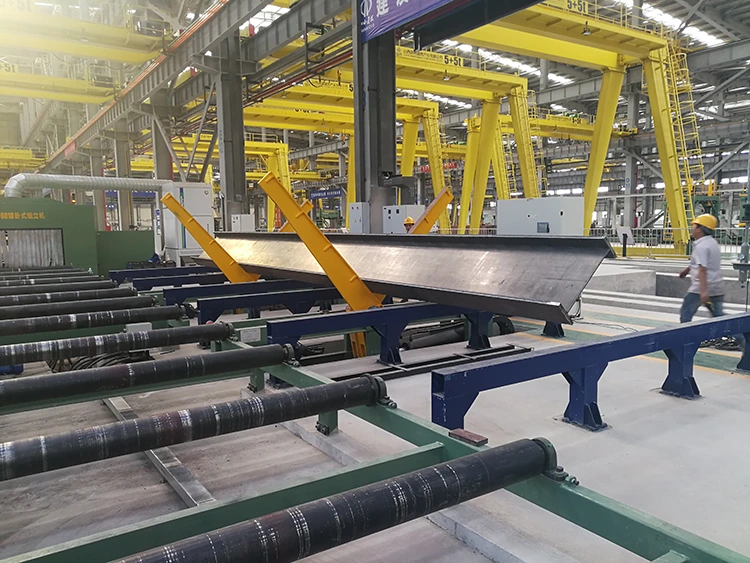

Beam -flippers installert i brukernes fabrikk
