2-1-7 3 på 1 timers bjelkesveiselinje

For alle sveiselinjene på 3 timers bjelke som produsert av Jinfeng WeldCut vil ha 12 måneders garanti, som er den høyeste effektivitetsmaskinen for å øke produktiviteten for sluttbrukere fra stålstruktur, bro, konstruksjon.

Spesifikasjoner

Funksjon og applikasjon

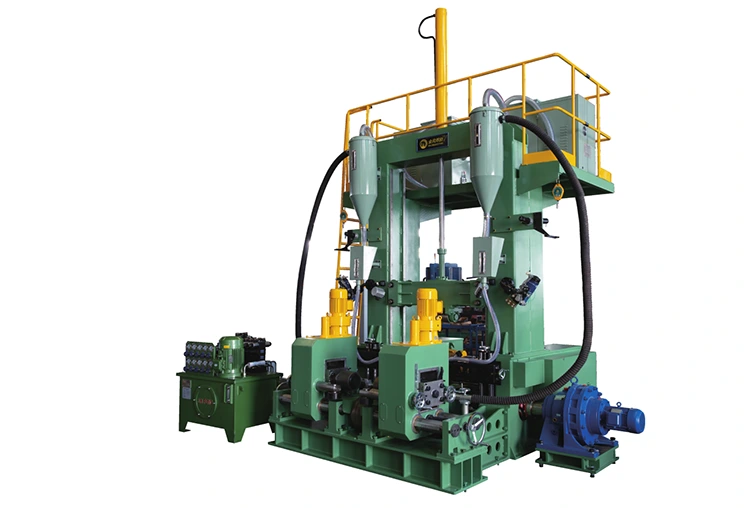

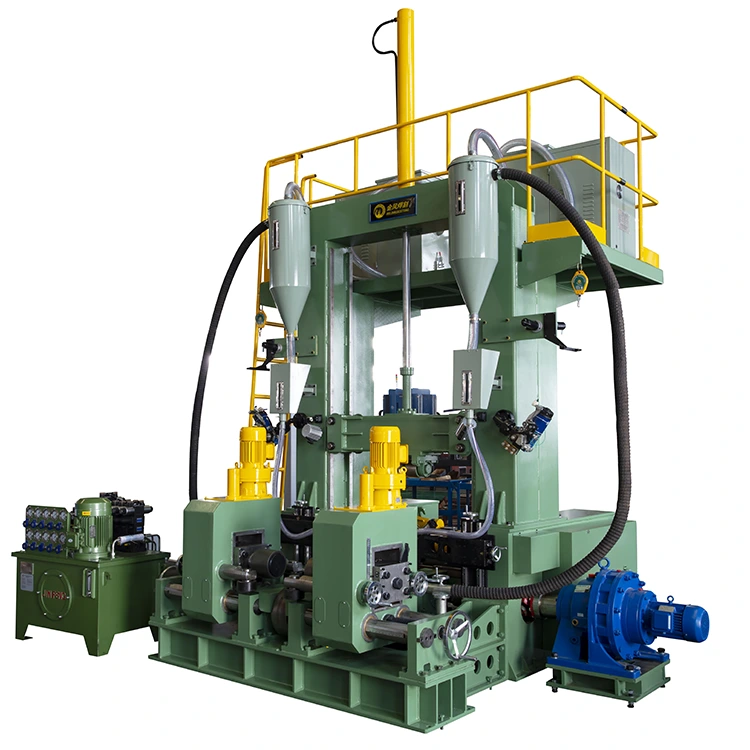

3-in 1 H Beam-sveiselinjer har som kombinert funksjon av H-bjelke, T-Beam-montering, sveising og flensdeformasjonsretting etter sveising. Dermed kan den nøyaktig og raskt innse H -bjelke- og T -bjelkeproduksjonen. Det har følgende fordeler: enkel drift, mindre arbeidskostnader og lite dekningsområde.

Denne linjen har to valgfri sveiseprosess for deg å velge i henhold til den strukturelle stålplatetykkelsen som skal sveises:

Alternativ A: Enkelt lysbue Twin Wire -sveising som deponeringshastigheten er 40% høyere enn den generelle enkeltbuen enkelttråd nedsenket lysbue sveising, sot den er spesielt egnet for strukturståltykkelsen som tykkelsen er mindre enn 20 mm.

Alternativ B: Enkelt lysbue singelveis. Det er egnet for større rekkevidde av platetykkelsen sveising.

Detaljer

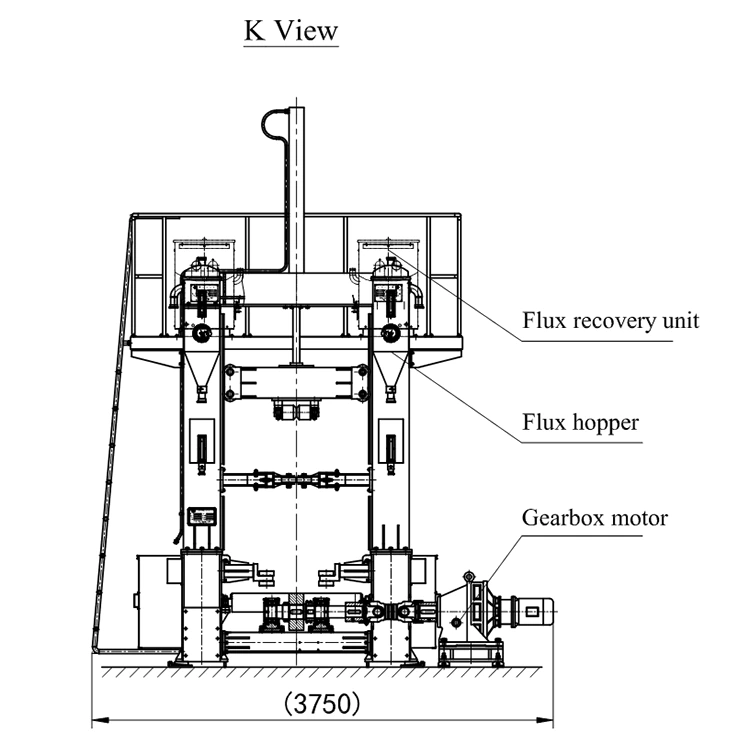

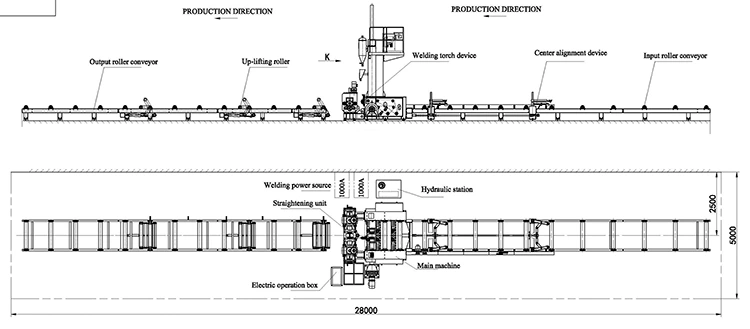

Standard ZHJ3-in 1 H Beam-sveiselinjer består av en inngangsrullebord, hovedsveising og rettingstasjon, Outputroller-tabell. På hovedsveising og rette stasjon der installert med fluksgjenvinningsenheter, sveishode med fakkel og klemmemåter for flens og web.

1. Standardzhj3-in 1 H Beam sveiselinjer

2. Alternativ 1:

I henhold til forskjellige forespørsler fra kunder, gir vi også konfigurasjonen for sveiselinjene i OZHJ3-in 1 H Beam som følgende:

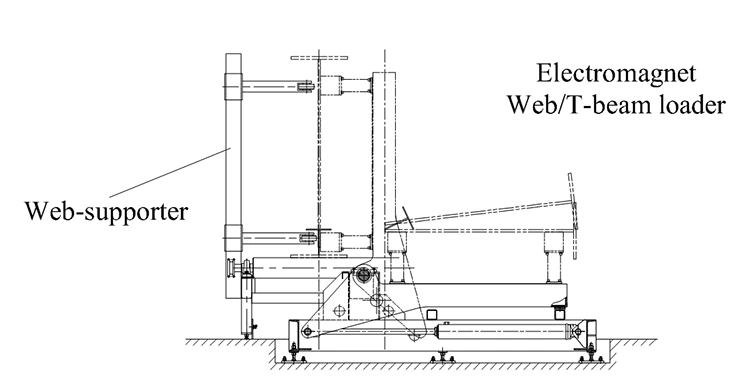

Basert på standard 3-i-1 H-bjelkesveiselinjer, legger det til ett sett med nettlaster, som forbruker på 4 stk magnetlastningsarm og 4pcs med nettstøtter. På hver nettbelastningsarm er det 2 stk av magnet for å holde stål webplaten.

3. alternativ 2:

I henhold til forskjellige forespørsler fra kunder, gir vi også konfigurasjonen for sveiselinjene i OZHJ3-in 1 H Beam som følgende:

Basert på standard 3-i-1 H-bjelkesveiselinjer, legger det til ett sett med nettlaster, som forbruker på 4 stk magnetlastningsarm og 4pcs med nettstøtter. På hver nettbelastningsarm er det 2 stk av magnet for å holde stål webplaten.

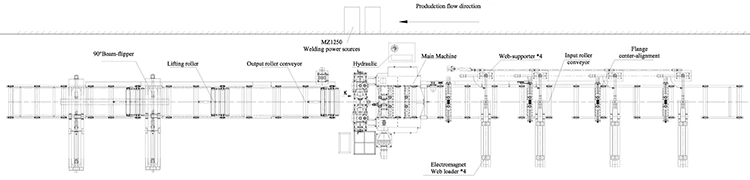

Basert på ovenfor, kan vi legge til ett sett med 90 graders bjelkeflipper på utgangsrullebordet for å velte den sveisede bjelken i horisontal stilling.

3. alternativ 3:

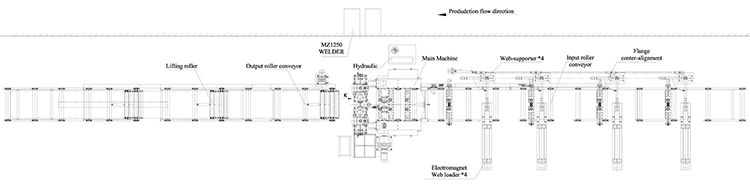

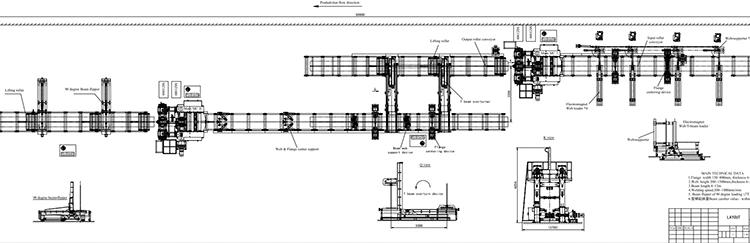

Noen kunder kan trenge å øke produksjonsutgangen, de trenger en sveiselinje for å består av 2 sett med sveisestasjon. Den første sveisestasjonen for sveising 1st Flens og Web for å danne en T-bjelke, den andre for sveising av sveisede T-bjelken og 2. flens for å danne en H-bjelke.

3.1 Så basert på standard 3-i-1 H-bjelkesveiselinjer, legger det til ett sett med nettlaster, som forbruker på 4 stk magnetlastningsarm og 4pcs web supporter. På hver nettbelastningsarm er det 2pcs magnet for å holde stål webplaten.

3.2 For å legge til 1 sett med T-Beam velter for å snu T-bjelken i 180 grader og plassere T-bjelken på den andre flensen på inngangsrullebordet på 2. sveisestasjon.

3.3 For å legge til ett sett med 90 graders bjelkeflipper på utgangsrullebordet til 2. sveisestasjon for å velte sveisede bjelken i horisontal stilling.

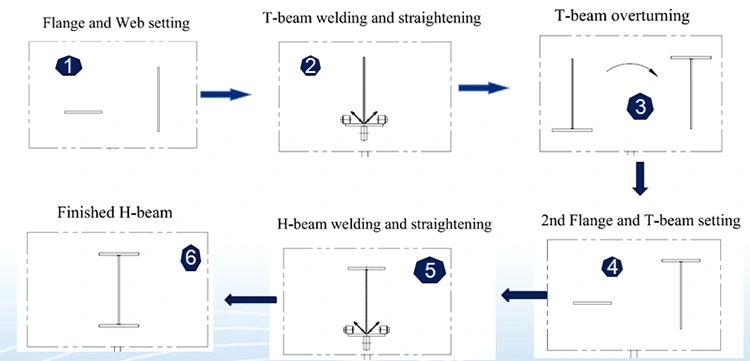

T Beam og H-Beam Production Flow

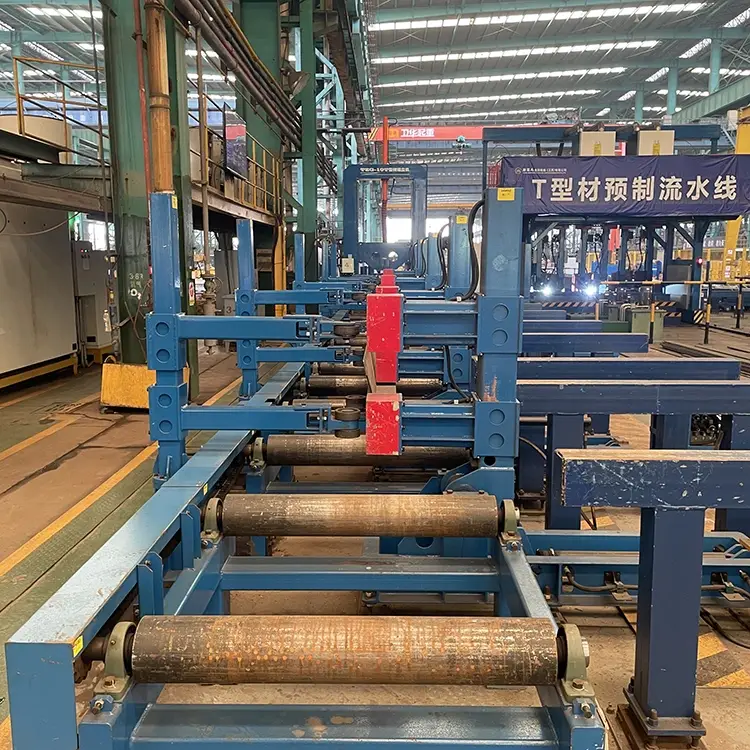

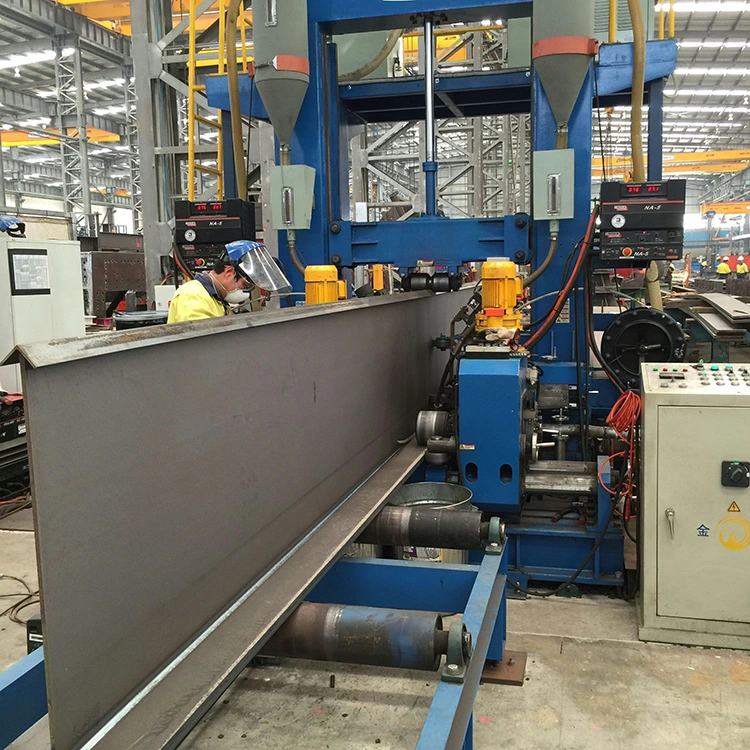

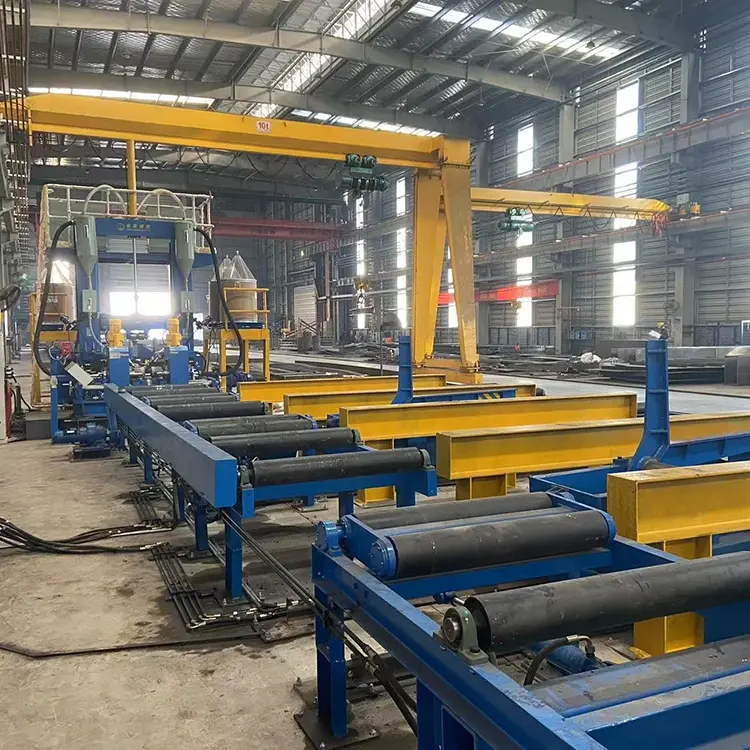

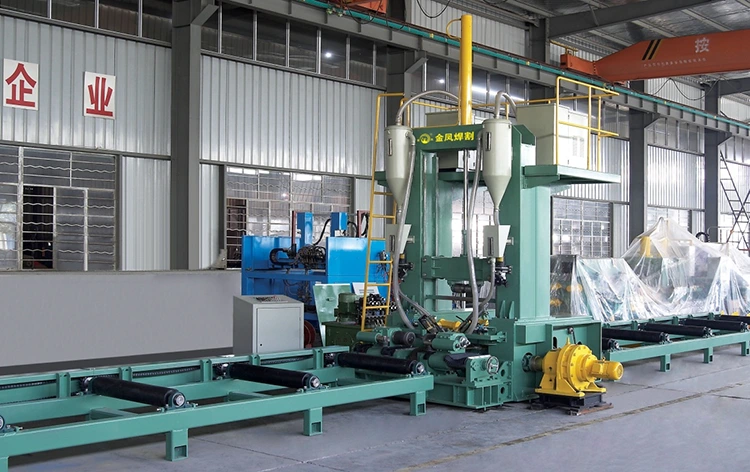

3-i-1 Integrerte H-bjelke sveiselinjer installert i brukernes fabrikk
